배터리 충방전기 | 셀/모듈/팩 시험평가 장비

CELL

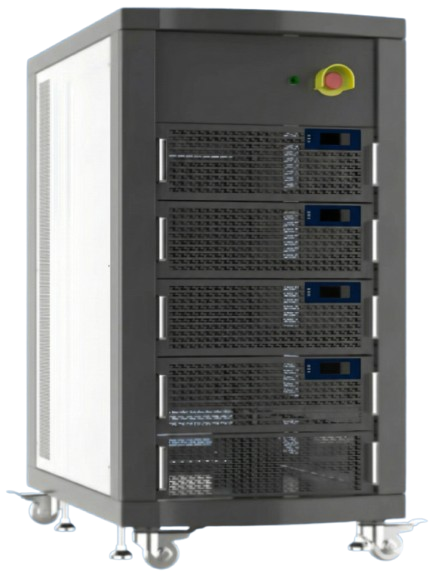

CELL 배터리 시험평가 장비는 단전지의 충방전 특성과 내구성을 정밀하게 테스트하는 장비입니다.
연구개발 및 품질 관리를 위한 필수 장비로 활용됩니다.

항목	사양
입력 전압	380VAC ±15%, 60Hz ±5Hz
전압 범위	0V ~ 5V
출력 전류	±300A
최대 출력	24kW
전압 정확도	±0.05% F.S (0~45℃)
전류 정확도	±0.03% F.S (0~45℃)
회생 에너지 효율	충전피크 75%, 방전피크 69%
Current Rise Time	<4ms
충·방전 Switching Time	<8ms
충·방전 모드	CC / CV / DC / DV / CP / DCIR / DR / Impulse
Cut-off 조건	전압, 전류, 시간, 용량, 전압차
Protection	전압 상한 및 하한, 전류 상한 및 하한, 온도 상한 및 하한, 용량 상한 및 하한, 역극성, 과전압, 저전압, 과전력 등
Noise	75dB 이하
Data Output	Excel, Txt
데이터 저장 기록	10ms
통신 인터페이스	Ethernet
기타	자동 병렬 장비 포함

Module 배터리 시험평가 장비는 여러 셀이 조합된 모듈 단위의 성능을 종합적으로 평가하는 장비입니다.
전기차 및 ESS 모듈의 신뢰성 검증에 필수적입니다.

항목	사양
입력 전압	380VAC ±10%, 60Hz
출력 전압	5V ~ 100V
전압 정확도	±0.02% F.S (0℃~45℃)
전압 해상도 (Resolution, 분해능)	1mV
출력 전류	±500A
전류 정확도	±0.02% F.S (0℃~45℃)
전류 해상도 (Resolution, 분해능)	1mA
최대 출력	180kW (채널당 최대 50kW)
전류 Rise & Fall Time	≤ 5ms
충·방전 Switching Time	≤ 10ms
충·방전 모드	CC / CV / DC / DV / CP / DCIR / DR / Impulse
Protection	전압 상한 및 하한, 전류 상한 및 하한, 온도 상한 및 하한, 용량 상한 및 하한, 역극성, 과전압, 저전압, 과전력 등
데이터 저장 기록	10ms
통신 인터페이스	Ethernet
통신 확장	DAQ 채널당 - 전압: 16, 온도: 8 CAN FD 4 Ch
기타	자동 병렬 장비 포함

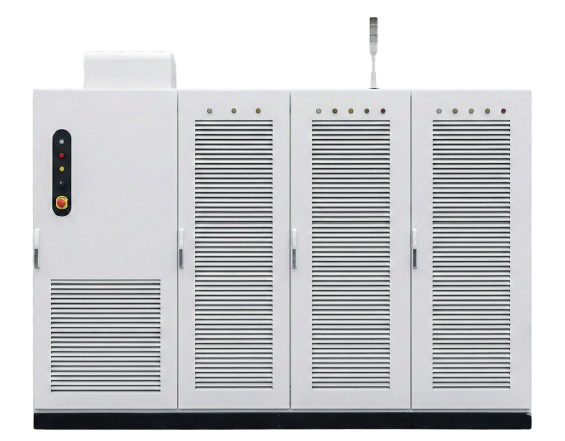

Pack 배터리 시험평가 장비는 완성된 배터리 팩의 전체 성능과 안전성을 검증하는 장비입니다.
최종 제품의 품질 보증 및 인증 시험에 필수적입니다.

항목	사양
입력 전압	380VAC ±10%, 60Hz
출력 전압	35V ~ 1000V
전압 정확도	±0.05% F.S
전압 해상도 (Resolution, 분해능)	1mV
출력 전류	±800A (75mA ~ 800A)
전류 정확도	±0.05% F.S
전류 해상도 (Resolution, 분해능)	1mA
전류 그레이딩	150A / 300A / 450A / 600A / 800A
채널당 최대 출력	800kW
회생 에너지 효율	≥94% (배터리 to 전력망) @1000V
전류 응답 시간 (Current Response Time)	≤10ms (10%~90%, 배터리 부하)
충·방전 Switching Time	≤20ms (+90%~-90%, 배터리 부하)
충·방전 모드	CC / CV / CCCV / DC / DP / DR / CP / DCIR / Pulse / 작업조건 시뮬레이션
Protection	전압 상한 및 하한, 전류 상한 및 하한, 온도 상한 및 하한, 용량 상한 및 하한, 역극성, 과전압, 저전압, 과전력 등
데이터 저장 기록	10ms
통신 인터페이스	Ethernet (TCP/IP 기반)
통신 확장	CAN, CANFD, RS485 지원 (BMS 통신) 온도 센서: T 열전대 또는 NTC
기타	병렬 연결 가능, BMS 연동 실시간 모니터링
